Методология SADT разработана Дугласом Россом и получила дальнейшее развитие в работе [4]. На ее основе разработана, в частности, известная методология IDEF0 (Icam DEFinition), которая является основной частью программы ICAM (Интеграция компьютерных и промышленных технологий), проводимой по инициативе ВВС США.
Методология SADT представляет собой совокупность методов, правил и процедур, предназначенных для построения функциональной модели объекта какой-либо предметной области. Функциональная модель SADT отображает функциональную структуру объекта, т.е. производимые им действия и связи между этими действиями.
Основные элементы этой методологии основываются на следующих концепциях:
Методология SADT может использоваться для моделирования широкого круга систем и определения требований и функций, а затем для разработки системы, которая удовлетворяет этим требованиям и реализует эти функции. Для уже существующих систем SADT может быть использована для анализа функций, выполняемых системой, а также для указания механизмов, посредством которых они осуществляются.
В основе методологии IDEF0 лежат следующие правила:
Принципы моделирования в IDEF0
В IDEF0 реализованы три базовых принципа моделирования процессов:
принцип функциональной декомпозиции;
принцип ограничения сложности;
принцип контекста.
Основные элементы и понятия IDEF0
Модель Idef0 состоит из диаграмм, фрагментов текстов и глоссария, имеющих ссылки друг на друга. Диаграммы - главные компоненты модели, все функции ИС и интерфейсы на них представлены как блоки и дуги. Место соединения дуги с блоком определяет тип интерфейса.
Одной из наиболее важных особенностей методологии Idef0 является постепенное введение все больших уровней детализации по мере создания диаграмм, отображающих модель.
Графический язык IDEF0 удивительно прост и гармоничен. В основе методологии лежат четыре основных понятия:

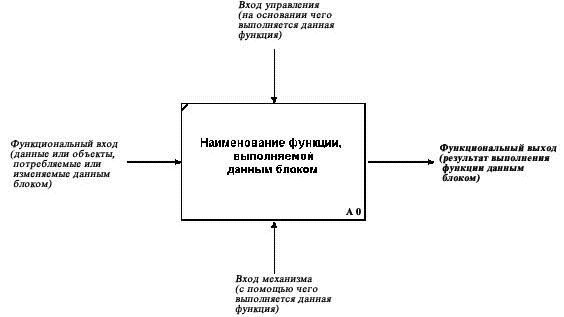

Первым из них является понятие функционального блока (Activity Box). Функциональный блок графически изображается в виде прямоугольника (см. рис. 1.5) и олицетворяет собой некоторую конкретную функцию в рамках рассматриваемой системы. По требованиям стандарта название каждого функционального блока должно быть сформулировано в глагольном наклонении (например, “производить услуги”, а не “производство услуг”).
Каждая из четырех сторон функционального блока имеет своё определенное значение (роль), при этом:
Рисунок 1.5. Функциональный блок.
Каждый функциональный блок в рамках единой рассматриваемой системы должен иметь свой уникальный идентификационный номер.
Вторым “китом” методологии IDEF0 является понятие интерфейсной дуги (Arrow). Также интерфейсные дуги часто называют потоками или стрелками. Интерфейсная дуга отображает элемент системы, который обрабатывается функциональным блоком или оказывает иное влияние на функцию, отображенную данным функциональным блоком.
Графическим отображением интерфейсной дуги является однонаправленная стрелка. Каждая интерфейсная дуга должна иметь свое уникальное наименование (Arrow Label). По требованию стандарта, наименование должно быть оборотом существительного.
С помощью интерфейсных дуг отображают различные объекты, в той или иной степени определяющие процессы, происходящие в системе. Такими объектами могут быть элементы реального мира (детали, вагоны, сотрудники и т.д.) или потоки данных и информации (документы, данные, инструкции и т.д.).
В зависимости от того, к какой из сторон подходит данная интерфейсная дуга, она носит название “входящей”, “исходящей” или “управляющей”. Кроме того, “источником” (началом) и “приемником” (концом) каждой функциональной дуги могут быть только функциональные блоки, при этом “источником” может быть только выходная сторона блока, а “приемником” любая из трех оставшихся.
Необходимо отметить, что любой функциональный блок по требованиям стандарта должен иметь по крайней мере одну управляющую интерфейсную дугу и одну исходящую. Это и понятно – каждый процесс должен происходить по каким-то правилам (отображаемым управляющей дугой) и должен выдавать некоторый результат (выходящая дуга), иначе его рассмотрение не имеет никакого смысла.
Обязательное наличие управляющих интерфейсных дуг является одним из главных отличий стандарта IDEF0 от других методологий классов DFD (Data Flow Diagram) и WFD (Work Flow Diagram).
Существует два вида дуг:
1. внутренние (присоединяющиеся) – концы соединяются с блоками диаграмм:
2. граничные – один конец которой является внешним:
Модель должна быть непротеворечивой по граничным дугам, т.е. при декомпозиции дуги с главной диаграммы должны точно соответствовать дугам на декомпозируемых диаграммах.
Кодирование граничных дуг:
Граничные дуги кодируются с помощью ICOM-кода (Input, Output, Control, Mechanism).
Входы нумируются сверху вниз в порядке присоединения (I).
Управление кодируется слева направо в порядке присоединения(С).
Выходные дуги кодируются сверху вниз в порядке присоединения(О1).
Механизм кодируется слева направо в порядке присоединения (М).
Туннельные дуги.
Данные дуги нарушают правило декомпозиции. Данные, которые выражают эти дуги, не рассматриваются на соответствующем уровне детализации и обозначаются эти дуги скобками ( )
Существует два вида туннельных дуг:
1. Данные не обязательны на следующем уровне детализации (отсутствие на декомпозируемой диаграмме)
2. Данные не относятся к исходной диаграмме или на ней не описываются (отсутствие на родительской диаграмме)
Туннельные дуги не кодируются ICOM-кодом.
Третьим основным понятием стандарта IDEF0 является декомпозиция (Decomposition). Принцип декомпозиции применяется при разбиении сложного процесса на составляющие его функции. При этом уровень детализации процесса определяется непосредственно разработчиком модели.
Декомпозиция позволяет постепенно и структурированно представлять модель системы в виде иерархической структуры отдельных диаграмм, что делает ее менее перегруженной и легко усваиваемой.
Модель IDEF0 всегда начинается с представления системы как единого целого – одного функционального блока с интерфейсными дугами, простирающимися за пределы рассматриваемой области. Такая диаграмма с одним функциональным блоком называется контекстной диаграммой, и обозначается идентификатором “А-0”.
В пояснительном тексте к контекстной диаграмме должна быть указана цель (Purpose) построения диаграммы в виде краткого описания и зафиксирована точка зрения (Viewpoint).
Для глоссариев в конце приписывается буква G. Для текстовых узлов- буква T.
FEO-диаграммы.
Данный тип диаграмм носит пояснительный характер и позволяет пояснить, что означает модель. Этот вид диаграмм тоже представляет из себя блок. Его номер делается в соответствии с иерархией, а в конце приписывается F
Построение Idef0-модели начинается с представления всей системы в виде простейшей компоненты - одного блока и дуг, изображающих интерфейсы с функциями вне системы. Поскольку единственный блок представляет всю систему как единое целое, имя, указанное в блоке, является общим. Это верно и для интерфейсных дуг - они также представляют полный набор внешних интерфейсов системы в целом.
Затем блок, который представляет систему в качестве единого модуля, детализируется на другой диаграмме с помощью нескольких блоков, соединенных интерфейсными дугами. Эти блоки представляют основные подфункции исходной функции. Данная декомпозиция выявляет полный набор подфункций, каждая из которых представлена как блок, границы которого определены интерфейсными дугами. Каждая из этих подфункций может быть декомпозирована подобным образом для более детального представления.
Во всех случаях каждая подфункция может содержать только те элементы, которые входят в исходную функцию. Кроме того, модель не может опустить какие-либо элементы, т.е., как уже отмечалось, родительский блок и его интерфейсы обеспечивают контекст. К нему нельзя ничего добавить, и из него не может быть ничего удалено.
Модель Idef0 представляет собой серию диаграмм с сопроводительной документацией, разбивающих сложный объект на составные части, которые представлены в виде блоков. Детали каждого из основных блоков показаны в виде блоков на других диаграммах. Каждая детальная диаграмма является декомпозицией блока из более общей диаграммы. На каждом шаге декомпозиции более общая диаграмма называется родительской для более детальной диаграммы.
Дуги, входящие в блок и выходящие из него на диаграмме верхнего уровня, являются точно теми же самыми, что и дуги, входящие в диаграмму нижнего уровня и выходящие из нее, потому что блок и диаграмма представляют одну и ту же часть системы.
Некоторые дуги присоединены к блокам диаграммы обоими концами, у других же один конец остается неприсоединенным. Неприсоединенные дуги соответствуют входам, управлениям и выходам родительского блока. Источник или получатель этих пограничных дуг может быть обнаружен только на родительской диаграмме. Неприсоединенные концы должны соответствовать дугам на исходной диаграмме. Все граничные дуги должны продолжаться на родительской диаграмме, чтобы она была полной и непротиворечивой.
На Idef0-диаграммах не указаны явно ни последовательность, ни время. Обратные связи, итерации, продолжающиеся процессы и перекрывающиеся (по времени) функции могут быть изображены с помощью дуг. Обратные связи могут выступать в виде комментариев, замечаний, исправлений и т.д.
Как было отмечено, механизмы (дуги с нижней стороны) показывают средства, с помощью которых осуществляется выполнение функций. Механизм может быть человеком, компьютером или любым другим устройством, которое помогает выполнять данную функцию.
Каждый блок на диаграмме имеет свой номер. Блок любой диаграммы может быть далее описан диаграммой нижнего уровня, которая, в свою очередь, может быть далее детализирована с помощью необходимого числа диаграмм. Таким образом, формируется иерархия диаграмм.
Для того, чтобы указать положение любой диаграммы или блока в иерархии, используются номера диаграмм.
Принципы ограничения сложности IDEF0-диаграмм
Обычно IDEF0-модели несут в себе сложную и концентрированную информацию, и для того, чтобы ограничить их перегруженность и сделать удобочитаемыми, в соответствующем стандарте приняты соответствующие ограничения сложности:
Разумеется, строго следовать этим ограничениям вовсе необязательно, однако, как показывает опыт, они являются весьма практичными в реальной работе.
Основные этапы в процессе чтения диаграмм:
Дисциплина групповой работы над разработкой IDEF0-модели
Стандарт IDEF0 содержит набор процедур, позволяющих разрабатывать и согласовывать модель большой группой людей, принадлежащих к разным областям деятельности моделируемой системы. Обычно процесс разработки является итеративным и состоит из следующих условных этапов:
Наглядность графического языка IDEF0 делает модель вполне читаемой и для лиц, которые не принимали участия в проекте ее создания, а также эффективной для проведения показов и презентаций. В дальнейшем, на базе построенной модели могут быть организованы новые проекты, нацеленные на производство изменений на предприятии (в системе).
Особенности национальной практики применения функционального моделирования средствами IDEF0
В последние годы интерес в России к методологиям семейства IDEF неуклонно растет. Собственно говоря, первые Case-средства, позволяющие строить DFD и IDEF0 диаграммы появились на российком рынке еще в 1996 году, одновременно с выходом популярной книги по принципам моделирования в стандартах SADT.
Тем не менее, большинство руководителей до сих пор расценивают практическое применение моделирования в стандартах IDEF скорее как дань моде, нежели чем эффективный путь оптимизации существующей системы управления бизнесом. Вероятнее всего это связано с ярко выраженным недостатком информации по практическому применению этих методологий и с непременным софтверным уклоном абсолютного большинства публикаций.
Не секрет, что практически все проекты обследования и анализа финансовой и хозяйственной деятельности предприятий сейчас в России так или иначе связаны с построением автоматизированных систем управления. Благодаря этому, стандарты IDEF в понимании большинства стали условно неотделимы от внедрения информационных технологий, хотя с их помощью порой можно эффективно решать даже небольшие локальные задачи, буквально при помощи карандаша и бумаги.
При проведении сложных проектов обследования предприятий, разработка моделей в стандарте IDEF0 позволяет наглядно и эффективно отобразить весь механизм деятельности предприятия в нужном разрезе. Однако самое главное – это возможность коллективной работы, которую предоставляет IDEF0.
Консультант за достаточно короткое время объяснял им основные принципы IDEF0 и обучал работе с соответствующим прикладным программным обеспечением. В результате, сотрудники различных отделов создавали IDEF-диаграммы деятельности своего функционального подразделения, которые должны были ответить на следующие вопросы:
После согласования черновиков диаграмм внутри каждого конкретного подразделения, они собираются консультантом в черновую модель предприятия, в которой увязываются все входные и выходные элементы. На этом этапе фиксируются все неувязки отдельных диаграмм и их спорные места. Далее, эта модель вновь проходит через функциональные отделы для дальнейшего согласования и внесения необходимых корректив. В результате, за достаточно короткое время и при привлечении минимума человеческих ресурсов со стороны консультационной компании (а эти ресурсы, как известно, весьма недешевы), получается IDEF0-модель предприятия по принципу “Как есть”, причем, что немаловажно, она представляет предприятие с позиции сотрудников, которые в нем работают и досконально знают все нюансы, в том числе неформальные. В дальнейшем, эта модель будет передана на анализ и обработку к бизнес-аналитикам, которые будут заниматься поиском “узких мест” в управлении компанией и оптимизацией основных процессов, трансформируя модель “Как есть” в соответствующее представление “Как должно быть”. На основании этих изменений и выносится итоговое заключение, которое содержит в себе рекомендации по реорганизации системы управления.
Разумеется, подобный подход требует ряда организационных мер, в первую очередь со стороны руководства обследуемого предприятия. Это обусловлено тем, что эта техника подразумевает возложение на некоторых сотрудников дополнительных обязанностей по освоению и практическому применению новых методологий. Однако в конечном итоге это оправдывает себя, так как дополнительные один-два часа работы отдельных сотрудников в течение нескольких дней позволяют существенно экономить средства на оплату консультационных услуг сторонней компании (которые в любом случае будут отрывать от работы тех же работников анкетами и вопросами). Что касается самих работников предприятия, так или иначе выраженного противодействия с их стороны я в своей практике не встречал.
Вывод из всего этого можно сделать следующий: совершенно не обязательно каждый раз самим придумывать решения для стандартных задач. Всегда, когда Вы сталкиваетесь с необходимостью анализа той или иной функциональной системы (от системы проектирования космического корабля, до процесса приготовления комплексного ужина) – используйте годами проверенные и обкатанные методы. Одним из таких методов и является IDEF0, позволяющий с помощью своего простого и понятного инструментария решать сложные жизненные задачи.
